包装件水平冲击试验

包装件在运输和装卸过程中，可能因车辆启停、货物碰撞、搬运操作或物流设备运行产生水平方向的冲击载荷，导致包装箱体变形、封口松脱、内部缓冲结构移位，甚至造成产品损伤。包装件水平冲击试验通过控制冲击方向、速度或加速度等试验条件，观察包装系统在水平冲击作用下的响应，为包装结构设计、运输防护验证及薄弱环节分析提供技术依据。具体测试方式应结合包装类型、货物质量、运输场景和适用试验规范确定。

水平冲击的作用原理

水平冲击是指包装件在水平方向受到瞬时冲击载荷的过程。与垂直跌落主要考察包装件落地瞬间的冲击响应不同，水平冲击更关注包装件受到侧向碰撞、滑移碰撞或运输设备冲击时的结构承载与内部货物响应。冲击作用会使包装件产生短时加速度变化，载荷通过外包装、固定结构和缓冲材料传递至内部产品。

试验中，冲击速度、接触方式、包装件质量、受冲击面及内部货物固定状态都会影响测试结果。外包装可能出现局部凹陷、棱角破损、接缝开裂等现象，内部产品则可能发生位移、碰撞或功能异常。对于带有精密部件、易碎构件或液体内容物的包装，除了检查外观，还应结合产品特点判断内部防护结构是否有效。

主要检测项目

并非所有包装件都需要执行上述全部项目。若试验仅针对包装结构耐受能力，可重点检查箱体、封口和固定部位；若需要验证完整包装系统，则应将内部缓冲状态及产品检查纳入测试计划。涉及电子或精密产品时，功能检查项目应由产品技术要求或双方约定确定。

相关标准与方法依据

ASTM D5277针对使用斜面冲击试验机实施程序化水平冲击的特定方法，不应直接视为适用于所有水平冲击设备或所有包装类型的通用要求。具体项目应核实拟采用标准的现行版本、适用范围及相关程序，并结合客户技术规范、运输条件和产品特点确定试验方案。若项目采用其他方法，应在委托要求和测试记录中清楚说明依据及参数来源。

试验方法与设备选择

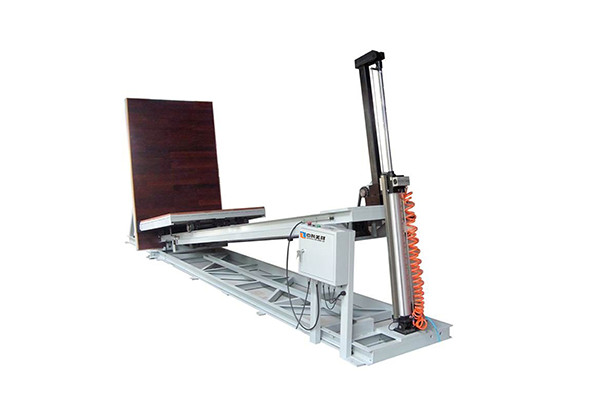

水平冲击试验的实施方式应根据目标工况和适用规范选择。常见方式包括利用水平冲击试验设备，使包装件或承载平台按照规定运动状态与冲击面接触，以及通过专用装置模拟运输过程中具有代表性的水平碰撞。不同装置在运动方式、冲击脉冲、接触刚度和能量传递路径方面可能存在差异，测试结果不宜在缺少方法依据时直接进行横向比较。

设备选择不仅取决于包装件的尺寸和质量，还应考虑冲击方向、目标速度或脉冲、夹持方式、测量系统以及安全防护要求。对于大型或重型包装件，需要确认设备承载能力、试样固定可靠性和冲击面尺寸是否满足试验要求。若包装件在实际使用中可能从多个方向受到冲击，应根据风险分析安排相应方向的测试，而不是默认单一方向能够代表所有工况。

关键试验参数

水平冲击试验的参数应在试验前明确，并保持记录完整。参数设置需要与包装件实际运输风险、产品脆弱性以及适用方法相匹配，不能简单套用统一数值。

• 冲击速度或目标脉冲：根据选用方法确定控制指标。速度、加速度峰值和脉冲持续时间描述的物理特征不同，不能相互替代。
• 冲击方向：根据包装结构和风险部位选择受冲击面，必要时覆盖不同侧面及关键棱边方向。
• 试样质量与重心：记录包装件整体质量及货物装载状态。质量分布不均可能改变冲击时的运动和受力情况。
• 接触面与约束条件：冲击面材料、接触刚度、导向方式及夹持状态可能影响冲击响应，应按规定方法设置。
• 试样状态：包装件应按实际装箱方式封装，内部填充、附件、固定件和封口结构均应符合约定状态。
• 测试次数与间隔：按照适用标准或测试方案确定。重复冲击可能累积损伤，因此应记录每次冲击顺序和试样状态。

若使用加速度传感器或其他测量设备，应确认量程、安装位置、采样设置及校准状态符合测试要求。测量点应能反映所需评价对象的响应，避免因传感器固定不当、安装位置不合适或测量系统超量程而造成数据失真。

包装结构与受力特点

不同包装材料在水平冲击下的响应存在明显差异。瓦楞纸箱可能在侧板受力后出现局部屈曲、压溃或接缝开裂；木箱和胶合板箱通常需要重点关注板材连接、框架节点、钉接部位及内部固定结构；塑料周转箱则应关注侧壁变形、卡扣松脱和堆叠结构受力情况。材料本身的刚度和强度并不能完全代表包装系统的防护能力，箱体结构、连接方式和货物固定共同决定了整体响应。

缓冲材料的作用是控制冲击能量向产品传递，但其表现会受到材料厚度、形状、密度、受压方向及预压状态等因素影响。缓冲结构若存在间隙，货物可能在冲击时产生二次碰撞；若缓冲材料过硬，冲击载荷可能较直接地传递至产品；若材料过软或支撑不足，也可能无法维持产品定位。因此，测试时应同时观察缓冲件的变形、位移和装配状态，必要时结合产品敏感部位进一步检查。

试样准备与检查要求

试样应尽量采用与实际运输状态一致的完整包装件。测试前需核对包装材料、箱体尺寸、封装方式、货物质量、缓冲配置和内部固定结构，并记录样品的初始状态。若使用替代货物或模拟载荷，应明确其质量、尺寸、重心和刚度等特征与实际产品的差异，以免影响结果解释。

试验前应检查箱体是否存在既有破损、明显变形、封口不牢或缓冲件安装异常，并对重点部位进行必要的外观记录。试验过程中如需更换试样、调整固定方式或改变冲击条件，应记录变更原因及具体内容。试验后的检查应与初始状态进行对照，区分原有缺陷与冲击造成的变化。

检测流程

1. 确认检测需求：了解包装件用途、运输方式、货物特性、目标冲击工况及需要评价的结构或产品指标，明确试验依据和判定要求。
2. 制定测试方案：确定试样数量、冲击方向、冲击速度或脉冲、设备配置、检查项目及测试顺序，并确认必要的安全措施。
3. 准备并检查试样：按照实际装箱方式完成包装，核对质量、尺寸、封口和内部固定状态，记录测试前的外观情况。
4. 设置设备与参数：检查设备运行状态及测量系统，根据选定方法设置冲击条件、试样位置和约束方式。
5. 实施水平冲击：按方案执行测试，记录实际试验条件、冲击顺序及过程中出现的异常情况，避免未经记录的参数调整。
6. 开展试后检查：检查箱体、接缝、封口、缓冲件和内部货物状态；必要时进行产品功能或尺寸检查。
7. 整理测试记录：汇总样品信息、设备与参数、测试过程、测量数据、外观变化及异常情况，形成可追溯的检测记录。
