在包装材料的力学性能评估体系中，落镖冲击试验是一项极具代表性的动态测试项目。与静态拉伸测试不同，落镖冲击模拟的是包装膜在实际流通环节中遭遇突然撞击或尖锐物体刺穿的极端工况。例如，在自动化灌装线上，硬质的产品棱角可能瞬间冲击包装袋底部；在长途运输中，堆码压力可能导致内部异物穿透外层薄膜。落镖冲击强度直接反映了材料抵抗快速变形与破裂的能力，是衡量包装耐用性的关键指标。正确执行该测试，不仅能为材料选型提供数据支撑，还能帮助工程师识别生产过程中的潜在缺陷。
测试原理与标准依据
落镖冲击试验的基本原理是利用自由落体运动，使特定形状和质量的金属镖头从规定高度下落，冲击水平夹持的薄膜试样。通过逐步调整镖头质量或下落高度，确定导致50%试样破裂的临界能量值，即落镖冲击强度。该测试主要遵循ASTM D1709、ISO 7765-1以及GB/T 9639等国际标准。这些标准详细规定了镖头的几何尺寸、表面光洁度、夹具结构以及数据处理方法，确保测试结果在全球范围内的可比性。
值得注意的是，ASTM D1709分为A法和B法两种构型。A法使用直径为38毫米、质量为0.5千克的镖头，适用于较薄或较软的材料；B法则使用直径为51毫米、质量为1.5千克的镖头，适用于较厚或较硬的材料。选择合适的方法取决于材料的预期用途及厚度范围，错误的方法选择可能导致数据失真或设备损坏。
试样制备与环境调节
试样的代表性直接影响测试结果的准确性。应从待测薄膜卷的不同位置随机截取至少10个圆形或方形试样，尺寸需略大于夹具内径，以确保夹持牢固且无褶皱。试样表面应清洁干燥，无划痕、气泡或杂质。对于多层共挤薄膜，需注意取样方向，因为纵向（MD）和横向（TD）的分子取向差异可能导致冲击性能的各向异性。通常建议分别测试两个方向，或根据实际受力情况选择最薄弱方向进行评估。
环境调节是容易被忽视但至关重要的步骤。塑料材料的力学性能对温湿度敏感，尤其是聚乙烯（PE）等半结晶聚合物。测试前，试样需在标准实验室环境（温度23±2°C，相对湿度50±5%）下放置至少40小时，以消除加工应力并达到吸湿平衡。若在未调节状态下测试，高温高湿环境可能导致材料软化，冲击强度虚高；低温干燥环境则可能使材料变脆，结果偏低。
| 参数项目 | A法要求 | B法要求 | 备注 |
|---|---|---|---|
| 镖头直径 | 38 mm | 51 mm | 表面抛光，无毛刺 |
| 镖头质量 | 0.5 kg | 1.5 kg | 可叠加配重片微调 |
| 下落高度 | 0.66 m | 0.66 m | 保持恒定，误差±1% |
| 试样数量 | ≥10个 | ≥10个 | 用于统计50%破损率 |

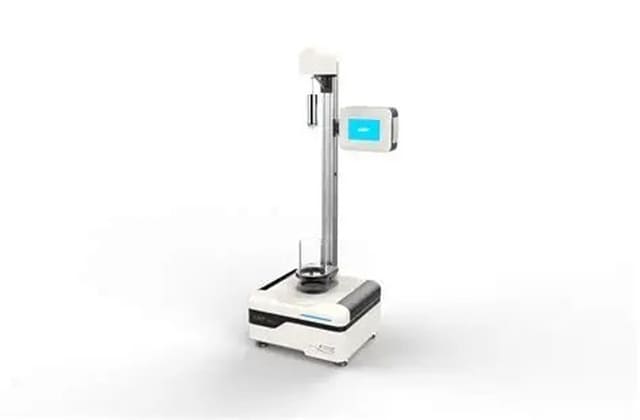

测试操作流程详解
测试开始时，将试样平整地放置在夹具上，确保无张力且中心对准镖头下落轨迹。启动释放机构，使镖头自由下落冲击试样。观察试样是否破裂，若未破裂，则增加镖头质量（通常每次增加0.05-0.1千克）或使用新试样重复测试；若破裂，则减少质量。采用阶梯法或上下法进行迭代，直至获得足够的数据点来计算50%破损概率对应的冲击质量。
现代自动落镖冲击仪配备了光电传感器和数据采集系统，能够自动记录每次冲击的结果并计算最终值。然而，操作人员仍需定期检查镖头尖端是否有磨损或变形，因为微小的损伤会改变接触应力分布，影响测试一致性。此外，夹具的气压或机械锁紧力需保持稳定，防止试样在冲击瞬间滑移，造成假性破损。
数据解读与影响因素分析
落镖冲击强度的单位通常为克（g）或焦耳（J），表示引起50%试样破损的临界值。数值越高，说明材料抗冲击性能越好。然而，单一数值无法全面反映材料行为，需结合断裂形态进行分析。若试样呈现大面积撕裂，表明材料具有良好的韧性延展性；若仅出现小孔且边缘整齐，则说明材料较脆，能量吸收能力有限。这种定性观察有助于判断失效模式，指导配方改进。
影响落镖冲击性能的因素众多。树脂分子量分布越宽，低分子量部分充当润滑剂，高分子量部分提供缠结网络，通常能获得更好的综合性能。添加剂如增塑剂可提高链段活动性，增强冲击强度；而填料如碳酸钙若分散不均，则可能成为应力集中点，诱发早期破裂。此外，薄膜厚度均匀性至关重要，局部薄点往往是冲击失效的起始位置。
常见误区与注意事项
一个常见误区是将落镖冲击与穿刺强度混淆。前者是动态冲击，强调能量吸收速率；后者是静态穿刺，关注最大阻力。两者虽相关但不可互换。另一个误区是忽视试样边缘效应。若夹具夹持过紧，可能在夹持区产生预损伤，导致测试值偏低；夹持过松则会导致试样滑动。因此，定期校准夹具压力并检查密封垫圈状态是维护测试精度的必要措施。
此外，测试速度并非越快越好。虽然落镖是自由落体，但释放机构的响应时间需一致，避免人为干预引入变量。对于透明薄膜，建议在背面衬一张白纸，以便更清晰地观察裂纹扩展路径。对于多层复合膜，需明确测试的是整体结构还是单层性能，因为层间剥离可能吸收部分冲击能量，干扰真实结果。
总结
落镖冲击试验是评估包装膜动态抗穿刺能力的有效手段，其结果直接关系到包装在恶劣物流环境下的生存率。通过严格遵循标准流程、精准控制环境变量并深入解读数据背后的物理机制，企业能够优化材料配方与生产工艺，提升产品的市场竞争力与安全可靠性。
广州德恺检测配备符合ASTM与ISO标准的自动化落镖冲击试验仪，可提供高精度的薄膜抗冲击性能测试服务，并结合微观形貌分析提供深度的失效诊断报告。欢迎联系专业工程师获取定制化测试方案与技术咨询服务。
