托盘弯曲强度测试

托盘在货物承载和仓储过程中，其面板、纵梁及底部支撑结构可能受到弯曲载荷，进而产生挠曲、局部开裂或结构损伤。托盘弯曲强度测试通过规定支承条件和加载方式，分析托盘承载部位的抗弯表现及变形特征。测试方案应结合托盘材质、结构形式、支承跨度和实际用途确定，不能将不同结构或不同加载条件下的数据直接比较。

测试原理

测试时按照规定方式支承托盘或其指定结构部位，并施加逐步增加的载荷，记录载荷与变形之间的关系，观察试样是否出现开裂、屈曲或其他损伤。

托盘的弯曲表现与材料性能、截面尺寸、支承跨度、载荷位置及连接方式有关。测试中应区分弯曲变形、弯曲强度和结构承载能力：变形反映受力后的位移变化，弯曲强度则需依据适用方法及相应计算关系确定，不能仅凭挠度大小直接推算强度。

检测项目

具体项目应根据试验目的和适用方法选择。若测试目标是材料试样的弯曲强度，应采用对应的材料试验方法；若评价完整托盘的结构抗弯性能，则应考虑托盘整体结构和支承条件，两者不能混为一谈。

结构与材料特点

不同材料的受力和失效特征存在差异。木质托盘需关注木材纹理与含水状态，塑料托盘应考虑温度和材料变形特性，纸质托盘则需注意环境湿度对承载性能的影响。

支承与加载方式

支承形式和载荷分布直接影响弯曲变形及受力状态，应根据测试对象和实际使用工况确定。

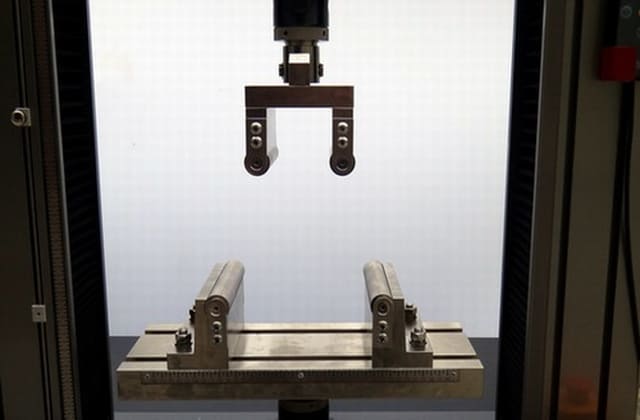

完整托盘的弯曲测试不一定等同于标准材料试样的三点弯曲或四点弯曲试验。应依据试验对象选择相应方法，并明确支承位置、加载头形式和载荷作用区域，避免因夹具或支承条件不同造成结果偏差。

关键参数

• 支承跨度：明确支承点间距，确保试验条件可重复。
• 加载方式：确定载荷方向、作用位置及分布形式。
• 加载速率：按照适用方法控制加载过程。
• 变形测量：明确测点、测量基准及数据记录时点。
• 样品状态：记录材质、尺寸、初始缺陷及环境条件。

支承跨度、加载位置和材料状态均可能显著影响测试结果。因此，不同条件下的弯曲数据应分别记录，不宜直接作为同一评价基准。

样品准备

送检前应明确托盘材质、型号、结构尺寸、使用场景及测试目的，并提供必要的结构图纸或技术资料。

• 检查面板、纵梁、支脚和连接部位，记录初始缺陷。
• 测量必要的结构尺寸及待测部位尺寸。
• 按适用方法确定试样数量和预处理条件。
• 确认支承装置、加载设备及测量工具符合试验要求。

若仅测试托盘的局部材料或构件，应明确取样位置及试样加工方式，避免将局部材料性能直接等同于完整托盘的结构性能。

相关标准与方法依据

上述标准涉及平托盘性能及试验方法，但具体条款是否直接适用于弯曲强度测试，应结合测试对象和试验目的核实。完整托盘结构测试与材料试样弯曲试验的适用方法不同，正式制定方案前应确认标准现行状态、试验条件及评价要求，不应直接套用不匹配的材料标准。

测试流程

1. 需求确认：明确托盘结构、材质及抗弯评价目标。
2. 方案制定：确定支承跨度、加载方式、速率和测量项目。
3. 样品检查：核对尺寸、外观及初始状态。
4. 设备布置：安装支承与加载装置，设置变形测点。
5. 实施测试：按规定加载，记录载荷、变形及损伤现象。
6. 卸载检查：观察残余变形、开裂及局部损伤。
7. 数据整理：核对原始记录、测试条件和测量数据。

测试过程中应保持支承和加载位置稳定。出现异常变形或破坏时，应记录对应载荷、变形量及发生位置，保证数据具有可追溯性。

影响因素

托盘弯曲测试结果主要受以下因素影响：

• 材料性能：材料强度、刚度及缺陷影响抗弯表现。
• 结构尺寸：面板厚度、梁体截面和加强筋布局影响变形。
• 支承跨度：跨度变化会改变弯曲响应。
• 载荷分布：集中载荷与均布载荷产生的受力状态不同。
• 环境条件：温湿度可能改变部分材料的力学性能。

分析测试数据时，应结合具体结构、加载条件和失效特征，不宜仅凭单一挠度值判断托盘的整体性能。若实际使用还涉及长期堆码、货架支承或动态搬运，应根据需要开展相应专项测试。
