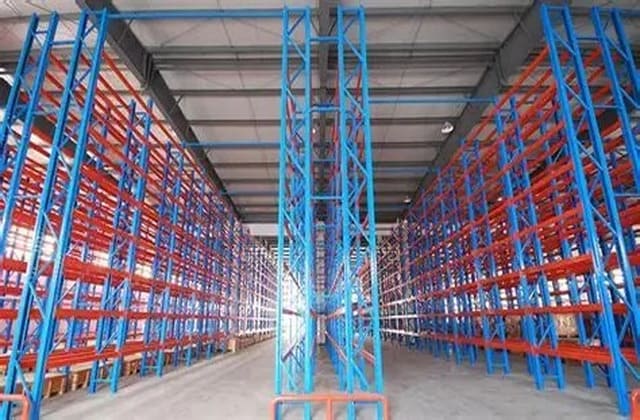

托盘货架载荷试验

托盘放置在仓储货架上时，通常由指定位置的横梁或支承构件承托，货物重量会使托盘面板、纵梁及支脚产生不同程度的变形。托盘货架载荷试验通过模拟规定的货架支承条件和载荷分布，评估托盘在相应工况下的承载表现。试验需要结合托盘结构、支承间距、载荷位置及实际仓储方式制定方案，不能直接以地面静载数据代替货架使用条件下的性能评价。

试验原理

试验按照规定的支承位置放置托盘，并施加设定载荷，观察承载部位的变形、局部损伤及卸载后的残余变形。通过测量面板挠度、纵梁变形和关键连接部位的变化，分析托盘在货架支承状态下的受力表现。

托盘在地面支承与货架支承时的受力路径不同。货架横梁间距、托盘底部结构和载荷分布都会影响弯曲变形，因此必须明确支承条件，避免将不同工况下的数据直接比较。

检测项目

具体项目应根据托盘结构、试验目的及适用方法确定。若重点评价长期仓储载荷，还需考虑加载时间及变形随时间的变化，不应将短时加载结果直接视为长期承载表现。

托盘结构特点

不同托盘的承载路径和材料特性存在差异。木质及纸质托盘需关注含水状态，塑料托盘应考虑温度和持续受力的影响。试验前应记录材质、结构尺寸和样品状态，确保评价条件明确。

支承与加载方式

试验应根据货架实际支承形式选择加载方式，重点模拟托盘底部与货架接触的位置及货物重量的分布状态。

加载装置应避免引入额外偏心或冲击。货物载荷、托盘重心和支承位置应与试验方案相符；若实际货架采用特殊支承结构，则需根据具体工况确定试验布置。

关键参数

• 试验载荷：明确载荷大小、分布方式及重心位置。
• 支承间距：根据货架横梁位置确定实际支承跨距。
• 测量位置：设置面板、纵梁及关键承载部位的测点。
• 加载时间：根据短时承载或持续仓储需求确定。
• 环境条件：记录可能影响材料性能的温湿度及预处理状态。
• 样品状态：记录尺寸、结构、初始缺陷和装配情况。

参数应依据产品用途、货架结构及适用方法确定。不同支承间距下的变形数据不能直接互换，额定载荷也不能脱离相应支承条件单独解释。

样品准备

送检前应确认托盘型号、材质、外形尺寸、额定载荷及预期货架使用方式，并提供必要的结构图纸和支承尺寸。

• 检查面板、纵梁、支脚及连接部位，记录已有缺陷。
• 核对托盘尺寸和底部结构，确认支承位置。
• 明确模拟货物的重量、接触面积及载荷分布。
• 按照适用方法确定试样数量及预处理条件。

对于可拆装或组合式托盘，应明确试验时的装配状态。若货架支承形式与常规横梁支承不同，应在试验前说明，避免因支承条件不一致影响结果解释。

相关标准与方法依据

上述标准可作为平托盘性能试验的参考依据，但是否覆盖具体货架支承工况，需进一步核对标准条款、试验条件及适用范围。正式开展试验前，应确认标准现行状态，并明确采用的支承方式和评价方法，不宜仅凭标准名称认定其适用于所有货架载荷试验。

检测流程

1. 需求确认：了解托盘结构、货架类型、支承间距及载荷要求。
2. 方案制定：确定加载方式、试验载荷、测点和保持时间。
3. 样品检查：核对尺寸、材质、装配状态及初始缺陷。
4. 设备布置：设置支承结构、加载装置和变形测量设备。
5. 实施试验：按规定加载，记录变形及结构变化。
6. 卸载检查：观察残余变形、开裂和局部损伤。
7. 数据整理：核对试验条件、测量数据及异常记录。

若试验要求分级加载或定时测量，应完整记录各阶段数据。出现异常变形或损伤时，应记录对应载荷及发生位置，保证试验过程可追溯。

影响因素

试验结果主要受以下因素影响：

• 结构设计：面板厚度、纵梁布局及连接质量影响承载表现。
• 支承条件：横梁间距、接触位置及支承刚度改变托盘受力状态。
• 载荷分布：集中载荷、偏心载荷可能增加局部应力。
• 材料状态：含水率、温度及老化可能影响材料性能。

试验记录应包含样品信息、支承尺寸、加载条件、变形数据及损伤情况。货架载荷试验主要评价托盘在指定支承工况下的表现，不能替代货架自身的承载能力验证，也不能完全代表托盘在冲击、振动和动态搬运中的性能。
