在评估瓦楞纸板的机械性能时，耐破强度（Bursting Strength）与戳穿强度（Puncture Resistance）是两个至关重要却常被混淆的指标。许多包装设计师习惯将两者视为衡量纸板”结实程度”的通用标准，甚至在实际应用中随意互换。然而，这两种测试方法模拟的是截然不同的物理破坏机制，反映的是材料在不同受力状态下的响应特性。深入理解它们的区别，对于科学选材、预防特定类型的物流破损以及优化包装成本具有不可替代的价值。
受力模式与破坏机理的本质差异
耐破强度测试模拟的是静态、均匀分布的压力作用。测试过程中，液压装置通过橡胶膜向纸板表面施加持续增加的压力，直至纸板破裂。这一过程主要考察纸板面纸与芯纸的抗张强度以及层间结合力。当压力达到临界值时，纤维网络发生拉伸断裂，形成典型的星形或圆形破口。耐破强度反映的是纸板抵抗缓慢膨胀性外力的能力，类似于内部货物因受潮膨胀或堆码挤压产生的向外推力。
戳穿强度测试则模拟动态、局部集中的冲击作用。测试使用特定形状和质量的摆锤，以一定速度撞击纸板表面，测量穿透纸板所需的能量。这一过程涉及复杂的动力学行为，包括纤维的剪切、撕裂以及层间剥离。戳穿强度反映的是纸板抵抗尖锐物体快速侵入的能力，类似于运输过程中遇到的叉车齿尖、打包带棱角或其他硬质突出物的意外碰撞。
这种受力模式的根本差异决定了两者在物理意义上的独立性。高耐破强度的纸板不一定具备高戳穿强度，反之亦然。例如，使用高克重但纤维较短的原纸可能获得较高的耐破值，但由于缺乏韧性，其抗冲击能力可能较差。因此，单一指标无法全面评价纸板的综合防护性能，必须根据实际物流风险特征选择合适的测试组合。
测试标准与技术参数的对比分析
耐破强度测试主要遵循ISO 2758、ASTM D774或GB/T 1539等标准。测试仪器称为耐破度仪，核心部件包括液压系统、橡胶膜和夹紧装置。测试结果通常以千帕（kPa）或磅力每平方英寸（psi）表示。测试关键在于确保纸板试样被均匀夹紧，避免边缘滑移导致数据偏低。此外，橡胶膜的老化程度和液压油的粘度也会影响测试精度，需定期校准和维护。

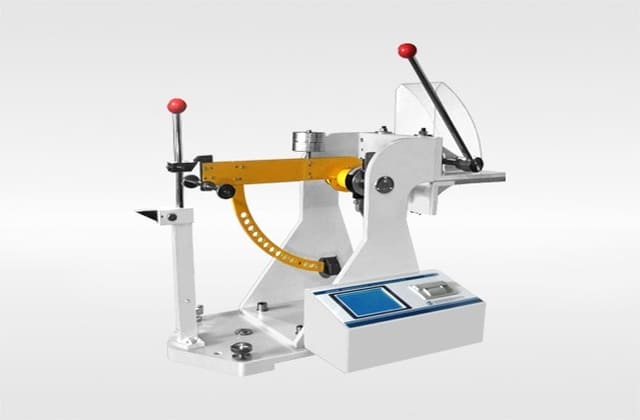

戳穿强度测试依据ISO 3036、ASTM D6241或GB/T 2679.7执行。测试仪器称为戳穿强度仪，利用摆锤原理工作。测试结果以焦耳（J）或英尺-磅（ft-lb）表示，代表穿透纸板所消耗的能量。测试时需根据纸板厚度选择合适的摆锤质量和冲击头形状，以确保能量范围覆盖预期值。由于是动态测试，环境振动和设备水平度对结果影响较大，需在稳定基础上操作。
| 对比维度 | 耐破强度（Bursting Strength） | 戳穿强度（Puncture Resistance） |
|---|---|---|
| 受力性质 | 静态、均匀分布压力 | 动态、局部集中冲击 |
| 破坏形式 | 纤维拉伸断裂 | 纤维剪切、撕裂、剥离 |
| 测试单位 | kPa 或 psi | J 或 ft-lb |
| 测试仪器 | 耐破度仪（液压式） | 戳穿强度仪（摆锤式） |
| 主要影响因素 | 原纸抗张强度、层间结合 | 原纸韧性、纤维长度、楞型结构 |
| 典型应用场景 | 内部货物膨胀、堆码挤压 | 叉车撞击、尖锐物刺穿 |
| 标准示例 | ISO 2758, GB/T 1539 | ISO 3036, GB/T 2679.7 |
物流场景中的风险对应与选型策略
在实际物流环境中，耐破强度与戳穿强度分别对应不同的风险类型。对于易吸湿膨胀的食品、化学品或农产品包装，内部货物体积变化会对纸箱内壁产生持续的向外推力。此时，耐破强度成为关键指标，若纸板耐破值不足，箱体可能在存储期间发生鼓胀甚至破裂，导致密封失效和货物污染。
相反，在机械化程度高的仓储物流中，叉车作业、自动化分拣线以及不规则堆码带来的尖锐接触风险显著增加。叉车齿尖意外刺入箱体、金属打包带棱角切割纸板等情况屡见不鲜。这类动态冲击事件更依赖于纸板的戳穿强度。若戳穿阻力不足，即使耐破值很高，箱体也可能被轻易穿透，造成内部商品直接受损。
因此，包装工程师需根据产品特性和供应链环境进行风险评估。对于出口长途海运且货物易受潮的产品，应优先关注耐破强度，并考虑采用防潮涂层或高湿强原纸。对于国内电商快递或多式联运场景，由于搬运环节复杂且不可控因素多，戳穿强度的重要性显著提升，可选用长纤维原纸或增加楞层以提高韧性。
材料配置对两项指标的影响机制
原纸的选择对耐破和戳穿性能有着不同影响。耐破强度主要取决于原纸的环压强度和抗张指数，高克重、高紧度的牛皮卡纸通常能提供优异的耐破表现。而戳穿强度更依赖于纤维的长度和交织程度，未漂白硫酸盐木浆（Kraft Pulp）因其长纤维特性，在抗冲击和抗撕裂方面表现更佳。因此，单纯提高原纸克重未必能同步提升两项指标，需针对性调整浆料配比。
瓦楞楞型的选择也起到调节作用。A楞和C楞由于楞高较大，缓冲性能好，能在一定程度上吸收冲击能量，有利于提高戳穿强度。而B楞结构紧密，平面抗压能力强，对耐破强度贡献较大。双瓦楞组合（如BC楞）则能兼顾两者，通过外层B楞提供表面硬度和耐破性，内层C楞提供缓冲和抗穿刺能力，实现综合性能的平衡。
粘合剂的质量同样不可忽视。良好的层间结合能确保外力在各层纸板间有效传递，避免分层失效。若粘合不良，即使原纸性能优异，整体耐破和戳穿值也会大幅下降。因此，控制涂胶量、糊化温度以及压合压力，是保证两项指标达标的工艺关键。
总结
耐破强度与戳穿强度分别表征瓦楞纸板在静态均匀压力和动态局部冲击下的抵抗能力，两者受力机理、测试方法及应用场景存在本质区别。耐破强度关乎箱体抵抗内部膨胀和缓慢挤压的能力，而戳穿强度决定其抵御尖锐物体快速侵入的防护水平。在包装设计与质量控制中，不应孤立看待任一指标，而应基于具体物流风险特征，综合评估并优化原材料配置与结构设计，以实现防护性能与成本效益的最佳平衡。
广州德恺检测拥有完善的纸板物理性能实验室，配备高精度耐破度仪与戳穿强度测试仪，可依据ISO、ASTM、GB等多国标准执行相关检测。我们的技术团队能够协助客户分析物流破损案例，识别是耐破不足还是戳穿失效导致的问题，并提供针对性的材料改进建议与结构优化方案。欢迎联系专业工程师获取详细测试报告解读与技术支持服务。
