瓦楞纸板粘合强度如何检测？

瓦楞纸板的结构完整性不仅取决于原纸本身的物理性能，更依赖于面纸与芯纸之间牢固的粘合。粘合强度是衡量这一结合质量的核心指标，直接决定纸箱在受力过程中是否会发生层间剥离或结构性解体。若粘合不良，即使使用高强度的原纸，纸箱的整体抗压、耐破及戳穿性能也会大幅打折，甚至在轻微外力作用下即出现分层失效。因此，建立科学规范的粘合强度检测体系，对于监控生产工艺稳定性、预防批量质量事故具有不可替代的作用。

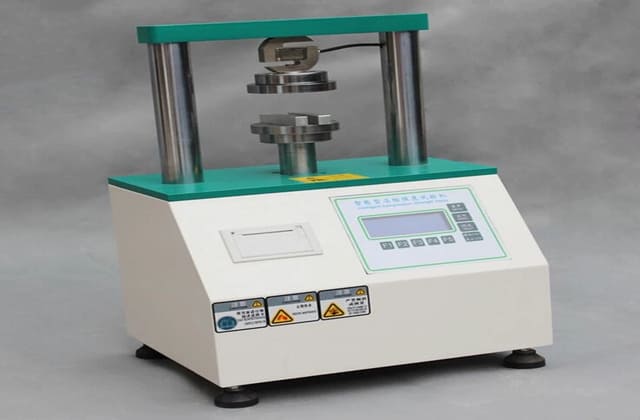

粘合强度测试的核心原理与标准依据

目前行业内公认的粘合强度测试方法主要依据GB/T 6548、ISO 11648或TAPPI T821等标准。其核心原理是通过机械分离手段，测量将单位面积的瓦楞芯纸从面纸上剥离所需的最大力值。测试通常使用万能材料试验机配合专用的剥离夹具进行。在测试过程中，试样被固定在上下夹具之间，以恒定速率（通常为10-12mm/min）进行拉伸，直至芯纸与面纸完全分离。记录仪实时捕捉载荷-位移曲线，峰值载荷即为粘合强度值，通常以N/m或lb/in表示。

值得注意的是，测试对象可以是单面瓦楞纸板，也可以是双瓦楞或多瓦楞结构。对于多层纸板，需分别测试各层间的粘合情况，因为不同层位的施胶量和压合条件可能存在差异。此外，测试方向也分为纵向和横向，由于瓦楞走向的影响，两个方向的剥离阻力往往存在显著区别，需根据实际受力场景选择测试方向或取平均值。

试样制备的关键技术要点

试样制备的质量直接影响测试数据的准确性与可比性。首先，取样位置应具有代表性，避开纸板边缘至少50mm，以消除切边效应和干燥不均的影响。其次，试样尺寸需严格符合标准要求，通常宽度为25mm或50mm，长度足以覆盖多个瓦楞周期。对于手工剥离起始端的操作，需使用锋利刀片小心切开面纸，避免损伤芯纸纤维或过度撕裂粘合层，否则会导致初始数据异常。

另一个常被忽视的细节是试样的预处理。与抗压测试类似，粘合强度受含水率影响显著。试样应在标准温湿度环境（23±2℃，50±5%RH）下平衡至少24小时，使胶水状态稳定。若在高湿环境下测试，淀粉胶可能因吸湿软化而导致测得值偏低；而在极度干燥环境下，胶水变脆可能导致剥离模式改变。因此，统一的环境条件是确保数据有效性的前提。

数据解读与常见失效模式分析

获取载荷-位移曲线后，需仔细分析其形态特征。理想的粘合良好试样，其曲线应呈现平稳波动上升，峰值明显且分离过程伴随纤维撕裂声。若曲线出现剧烈锯齿状波动或峰值极低，可能暗示施胶不匀、缺胶或胶水固化不良。此外，观察分离后的纸面状态至关重要：若芯纸表面残留大量面纸纤维（纤维撕裂），说明粘合强度高于纸张本身强度，属于优质粘合；若芯纸表面光滑无纤维残留（界面分离），则表明粘合失效，需立即排查施胶工艺。

常见的失效模式包括：局部缺胶导致的点状剥离、胶水过量渗透造成的纸板僵硬易碎、以及压辊压力不足引起的接触不良。通过结合显微镜观察剥离面，可以更精准地定位问题根源。例如，若发现胶水未穿透芯纸表层，可能是涂胶量不足或胶水粘度太高；若胶水渗透过深导致芯纸变形，则需调整刮刀间隙或降低胶水固含量。

粘合强度对其他物理性能的关联影响

粘合强度并非孤立存在的指标，它与纸箱的多项关键性能密切相关。良好的粘合能确保面纸与芯纸协同受力，显著提升整箱抗压强度。实验数据显示，粘合强度每提升10%，整箱抗压强度可相应增加5%-8%。这是因为在受压过程中，稳固的结合层能有效传递剪切应力，防止局部屈曲提前发生。

同时，粘合质量也影响耐破和戳穿性能。当纸板受到冲击时，若层间结合牢固，能量可在多层结构中分散吸收；若粘合薄弱，冲击力会导致层间迅速剥离，使各层单独承受载荷，从而大幅降低整体防护能力。因此，在优化包装设计时，不应仅关注原纸克重，更需将粘合强度作为系统性变量纳入考量，实现材料与工艺的最佳匹配。

总结

瓦楞纸板粘合强度检测是评估包装结构完整性的关键环节，其结果直接反映施胶工艺的质量水平。通过标准化的剥离测试、严谨的试样制备及深入的数据分析，质量控制人员能够及时发现潜在的分层风险，指导生产参数优化。理解粘合强度与抗压、耐破等性能的内在联系，有助于从系统层面提升包装可靠性，降低物流破损率。

广州德恺检测拥有专业的纸板物理性能实验室，配备高精度万能材料试验机及专用剥离夹具，可依据GB、ISO、TAPPI等多国标准执行粘合强度测试。我们的技术团队具备丰富的工艺诊断经验，能够协助客户分析剥离失效原因，提供从胶水选型、施胶参数调整到质量检测方案优化的全流程技术支持。欢迎联系专业工程师获取详细测试服务与工艺改进建议。
